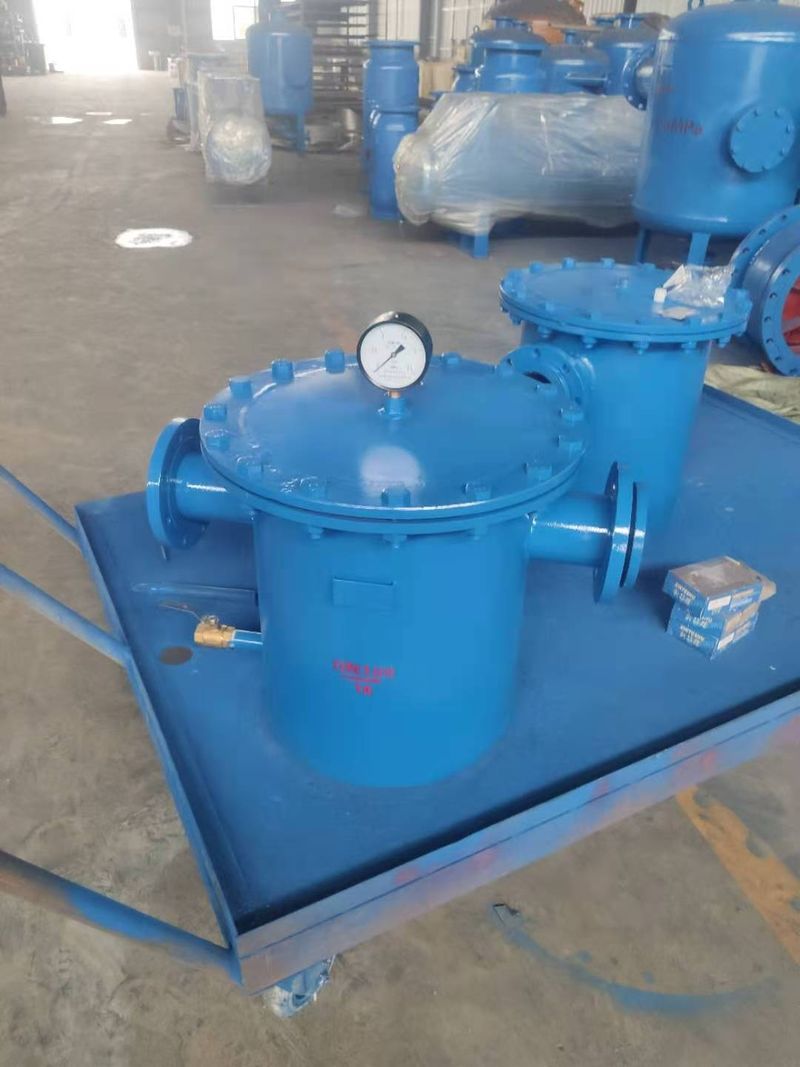

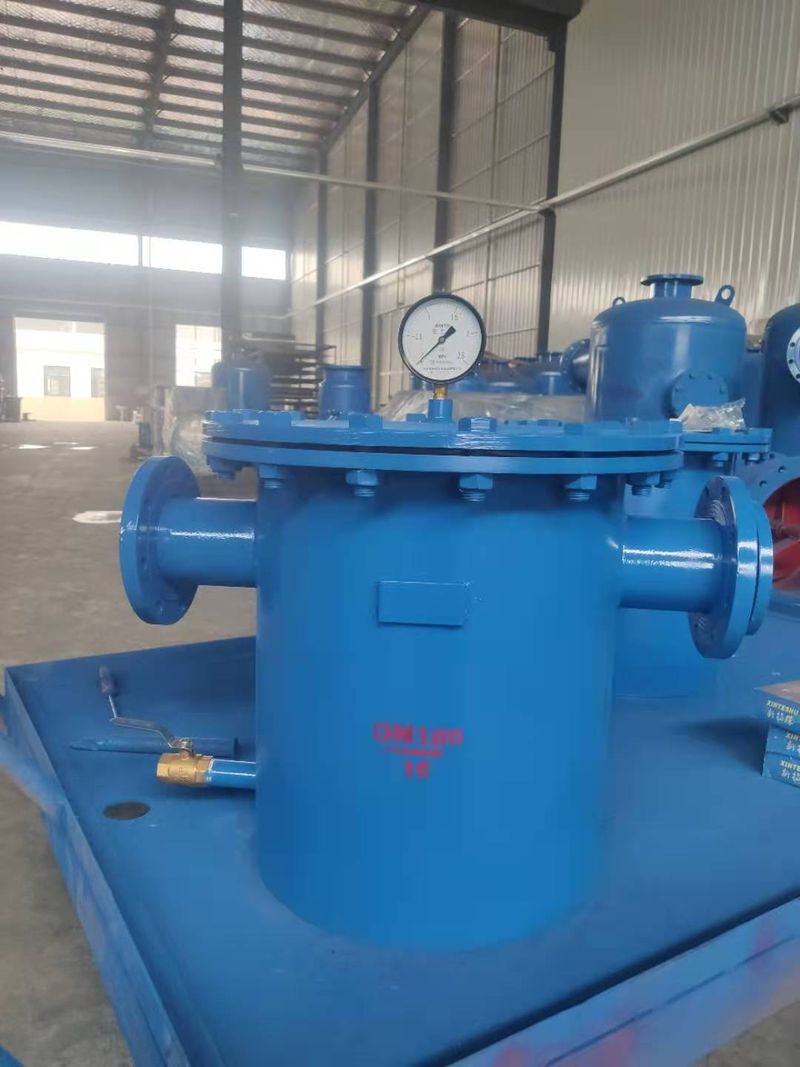

YJQS壓風管道氣水分離器

n  作用

與壓風自救裝置配合使用,有效提供更純凈的壓風,提高井下其它壓風風動工具的使用壽命。產品上安裝有壓力表,可實時了解管道內的壓力.氣水分離器適用礦井壓風管道汽、水、雜質分離、去除蒸汽和壓縮空氣系統中夾帶的液滴,分離氣體中的固體顆粒、各種氣體的氣液分離.有效分離壓風管道內的水分、雜質,凈化氣體。

n  工作原理

由于氣體和液體的密度不同，液體在氣體一起流動時，如果必須通過絲網，就像過篩一樣，氣體通過了，而液體被攔截而留在絲網上，同時受到重力的作用，氣體仍然朝著原來的方向流動，液體正壓自動放水器流至分離器底部，也就是說液體與氣體在重力場中有分離的傾向，向下的液體附著在壁面上匯集在一起通過排放管排出。。

壓風管道氣水分離過濾器主送氣管路應裝集水放水器,在供氣管路與自救裝置連接處,要加裝開關和氣水分離器。壓風自救系統閥門應安裝齊全,閥門扳手要在同一方向,以保證系統正常使用。通過五級分離—降速、離心、碰撞、變向、凝聚等原理，除去壓縮空氣(氣體)中的液態水份和固體顆粒，達到凈化的作用。濕氣在冷卻過程中冷凝后，在分離器中的擋板廹使氣體改變方向二次，并以設計好的速度旋轉，產生離心力**地分離出液體和顆粒，排水器應及時排放出冷凝液。常安置在后冷卻器的后面，因為要求進氣溫度越低越好，一般不超過60℃。

應根據具體使用場合來決定。一般的絲網除霧器容易發生結垢堵塞現象，一般不予采用；對于塔徑小于2m的除塵吸收塔，應**蝸殼式或旋流式分離器，尤其當煙氣中粉塵濃度較高時，上述兩種分離器具有不需沖洗也不會堵塞的特點；對于塔徑大于2m的除塵脫硫塔，應**折板式或鷗式除霧器，當人口煙氣含塵濃度高于500mg/m3時，必須采取預除塵措施，以防止氣水分離器可能發生的嚴重堵塞現象。

n  主要技術參數：

設計壓力：≤1.5 mpa

壓力損失：≤0.002 mpa

分離效率：99%

接口尺寸：dn15～350

接口形式：法蘭 PN1.6/PN2.5/PN4.0

YJQS氣水分離器用途：主送氣管路應裝集水放水器，在供氣管路與自救裝置連接處，要加裝開關和氣水分離器。壓風自救系統閥門應安裝齊全，閥門扳手要在同一方向，以保證系統正常使用 適用范圍：氣水分離器適用礦井壓風管道汽、水、雜質分離、去除蒸汽和壓縮空氣系統中夾帶的液滴，分離氣體中的固體顆粒、各種氣體的氣液分離。有效分離壓風管道內的水分、雜質，凈化氣體。
