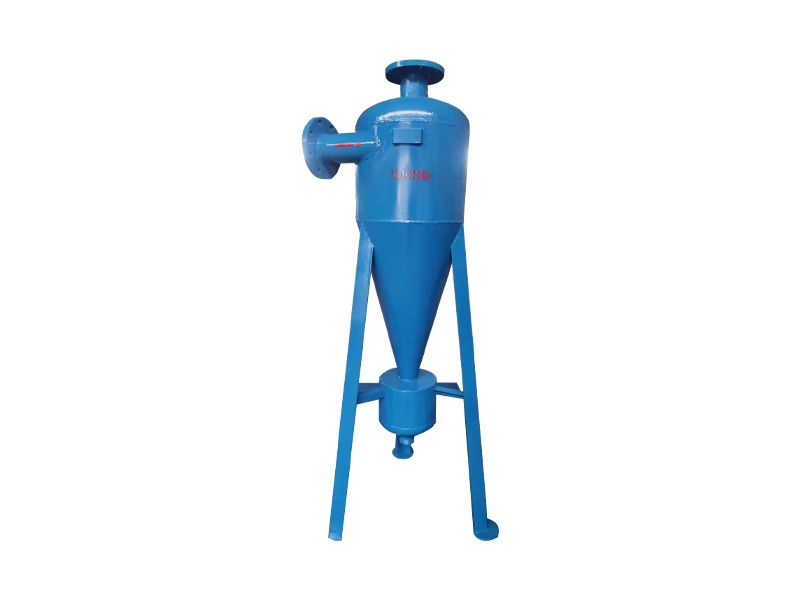

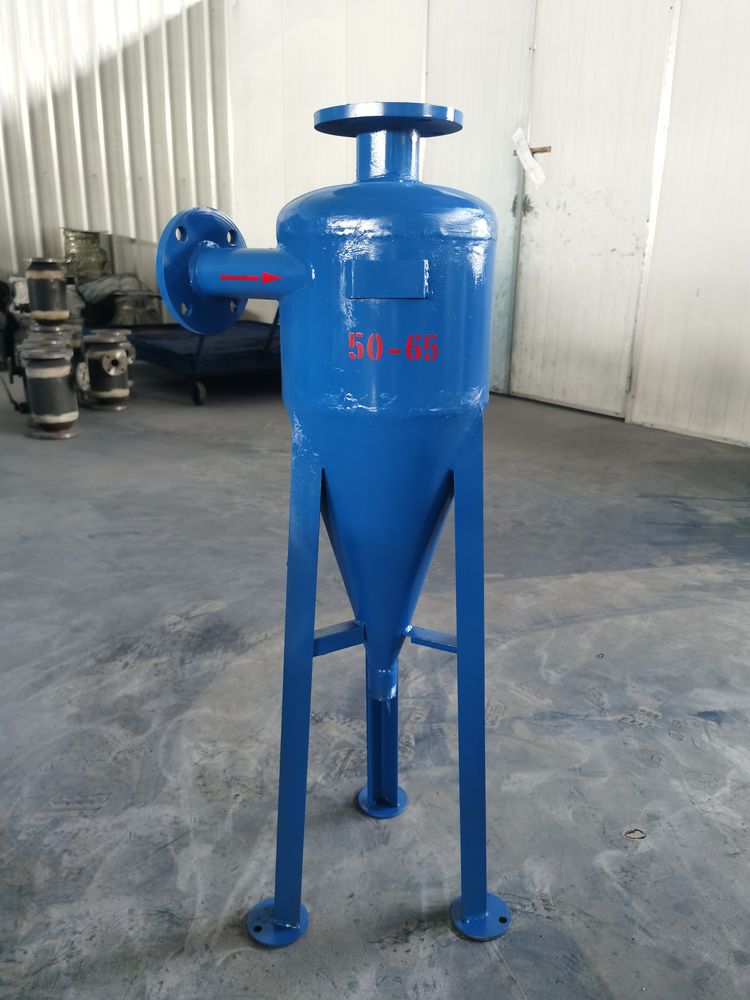

旋流除砂器是根據流體中的固體顆粒在除砂器里旋轉時的篩分原理制成，集旋流與過濾為一體，在水處理領域實現除砂、降濁、固液分離等效果顯著。廣泛應用于水源熱泵、水處理、食品、醫藥等工業部門。河水、井水除砂，洗煤水、工業選礦、液體除氣以及非互溶液體的分離。

　　1、工作原理

　　旋流除砂器是利用離心分離的原理進行除沙，由于進水管安裝在筒體的偏心位置，當水通過旋流除砂器進水管后，首先沿筒體的周圍切線方向形成斜向下的周圍流體，水流旋轉著向下推移，當水流達到錐體某部位后，轉而沿筒體軸心向上旋轉，*后經出水管排出，雜污在流體慣性離心力和自身重力作用下，沿錐體壁面落入設備下部錐形渣斗中，錐體下部設有構件防止雜物向上泛起，當積累在渣斗中的雜物到一定程度時，只要開啟手動蝶閥，雜物即可在水流作用下流出旋流除沙器。

　　旋流除砂器是根據離心沉降和密度差的原理，當水流在一定的壓力下從除砂進水口以切向進入設備后，產生強烈的旋轉運動，由于砂和水密度不同，在離心力、向心力、浮力和流體曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由設備底部的排污口排出，從而達到除砂的目的。

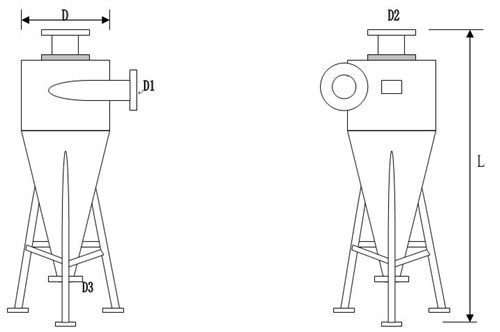

　　2、產品結構圖

　　3、要技術參數

　　4、裝注意事項

　　1、旋流除砂器應安裝在供水管網的主管道上并固定在基座上，進水和出水管之間需加旁通。

　　2、為保證進水水流平穩，在設備進水口前應安裝一段與進水口等徑的直通管，長度相當于進水口直徑的10-15倍。

　　3、安裝時設備四周應預留有足夠的維護空間。

　　4、正常工作時，需開啟進、出水閥門，關閉排污閥和旁通閥。

　　5、根據源水含砂量的多少定期排砂除污，排污時打開排污閥，排污過程不影響系統正常用水。

　　6、排污結束后，關閉排污閥。

　　7、如排砂壓力不足，要關閉出水口處的閥門。

　　8、本設備無過濾雜質功能，若有過濾雜質要求，需加裝過濾器。
